Un ressort de carburateur mal installé sur un moteur Briggs & Stratton, et c’est tout le comportement de la tondeuse qui déraille : ralenti instable, à-coups en charge, consommation qui flambe. Pourtant, le geste est simple quand on connaît les deux points d’ancrage précis et la tension de départ. Voici le repère visuel et la méthode pour ne pas se tromper.
Pourquoi ce petit ressort fait-il la différence sur le régime moteur ?
Ce ressort, souvent appelé ressort régulateur, n’est pas une pièce décorative. Il crée le lien mécanique entre la commande des gaz et le levier de régulation du carburateur. Quand la lame de la tondeuse rencontre une résistance (herbe haute, sol irrégulier), le ressort permet au régulateur d’ouvrir un peu plus le papillon pour maintenir le régime stable, sans que vous ayez à toucher à la poignée. À l’inverse, quand la charge diminue, il ramène le papillon en position ralenti.
Sans cette tension de rappel, le moteur réagit en retard ou de façon saccadée. Un ressort trop lâche provoque un pompage au ralenti. Trop tendu, il peut entraîner des emballements ou une commande qui « colle ». C’est la raison pour laquelle le positionnement exact et la tension initiale sont les deux seuls réglages qui comptent vraiment.
Schéma de montage : le repère côté droit du carburateur

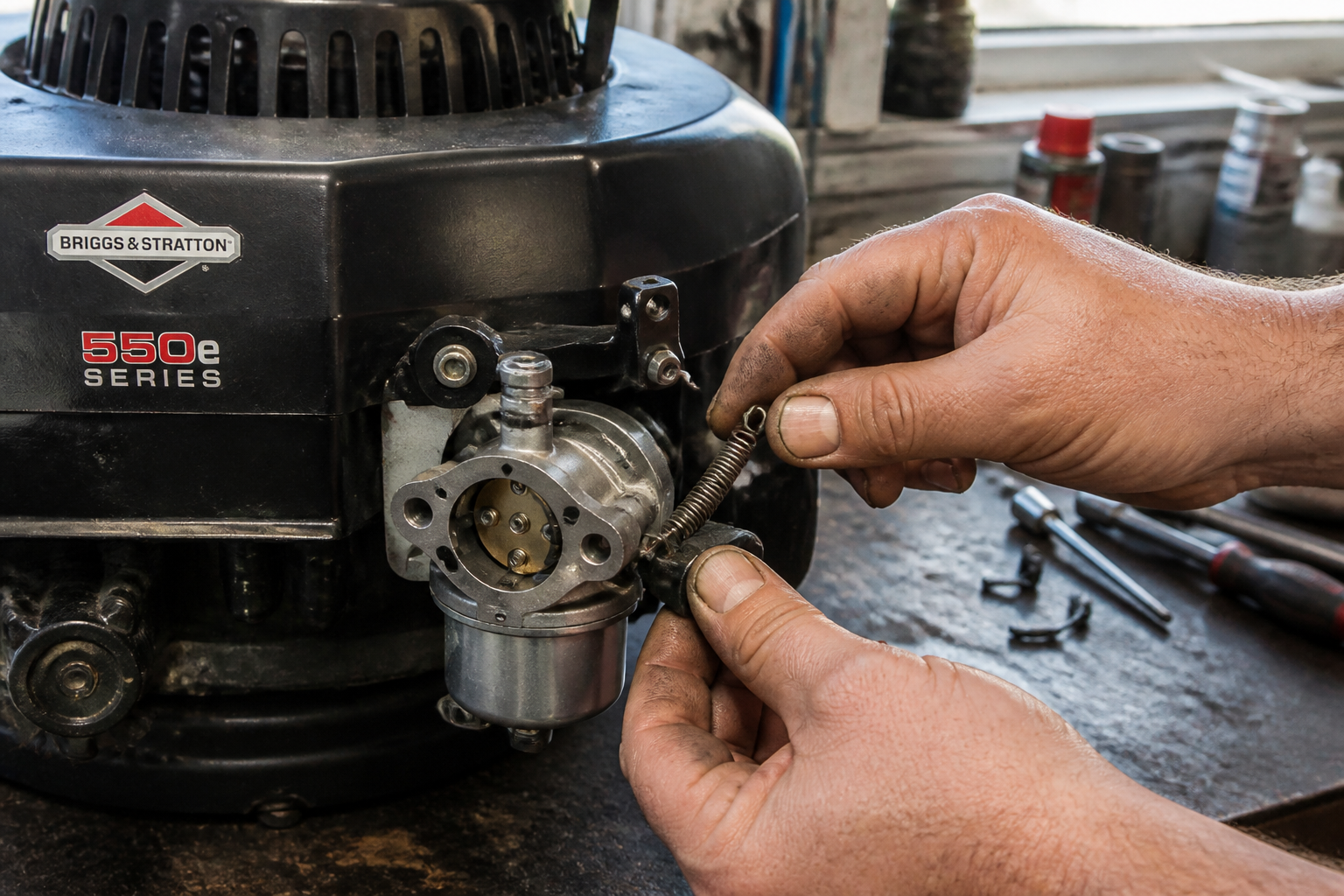

Sur les séries résidentielles les plus courantes (450E, 500E, 550E), le ressort se place systématiquement côté droit du carburateur. La logique d’implantation est toujours la même, même si la forme du ressort peut varier d’un modèle à l’autre.
Les deux points d’ancrage à connaître
- Extrémité courte : elle s’accroche sur le levier de commande des gaz (généralement au centre du carburateur, directement relié au papillon).
- Extrémité longue : elle se fixe sur le point d’ancrage prévu sur le support du carburateur ou sur le levier de régulation (governor lever).
Un détail qui a son importance : la forme du ressort, légèrement courbée en « C » une fois en place, garantit une tension progressive et un retour doux du papillon. Si vous forcez pour l’accrocher dans le mauvais sens, la courbure s’inverse et la réponse du régulateur devient erratique.
La tension de départ recommandée
Le réglage le plus souvent négligé est la tension initiale. La consigne constructeur pour ces séries est claire : 2 à 3 mm de tension entre le point d’ancrage et le levier. Concrètement, cela signifie que le ressort doit être juste assez tendu pour ramener franchement le papillon en position ralenti quand vous relâchez la commande, sans forcer sur la tringlerie. Un test simple : le levier doit revenir en butée d’un coup sec quand vous le lâchez. S’il hésite ou reste en position intermédiaire, la tension est insuffisante.
Le premier trou du levier de régulation reçoit la biellette, le troisième accueille le ressort principal. Cette hiérarchie de perçages module la force de rappel et l’amplitude du mouvement. Ne pas la respecter, c’est risquer une réponse moteur erratique.
Les erreurs les plus fréquentes lors du montage
Même avec un schéma sous les yeux, quelques pièges reviennent régulièrement.
- Inverser les extrémités : accrocher la partie longue sur le levier de commande et la partie courte sur le support. La tension devient alors insuffisante ou mal orientée, et le papillon ne revient pas en position de ralenti.
- Forcer l’installation : un ressort qui ne s’accroche pas naturellement est souvent mal orienté ou mal choisi. Forcer avec une pince risque de déformer le crochet et de modifier la tension. Si ça coince, vérifiez le numéro de pièce et l’alignement des trous.
- Négliger la photo avant démontage : quand on remplace un ressort, prendre une photo du montage d’origine évite les erreurs de repérage. C’est le réflexe le plus simple et le plus efficace, surtout sur les moteurs où un deuxième ressort (ralenti ou additionnel) coexiste.
- Confondre les trous du levier de régulation : sur certains modèles, le levier comporte trois perçages. Le premier est pour la biellette, le troisième pour le ressort principal. Le deuxième peut recevoir un ressort additionnel, mais il n’est pas indispensable au fonctionnement de base. Accrocher le ressort principal au mauvais trou modifie la course du papillon.
Vérifier le bon fonctionnement après montage
Une fois le ressort en place, ne refermez pas tout de suite le capot. Quelques tests simples confirment que le réglage est bon.
- Test au ralenti : le moteur doit tourner de façon stable, sans pompage ni variations de régime. Si le régime oscille, la tension est probablement trop faible.
- Test à pleine charge : accélérez franchement. La montée en régime doit être fluide, sans à-coups ni emballement. Un régime qui monte trop vite et ne redescend pas indique un ressort trop tendu ou mal accroché.
- Test de retour : relâchez la commande des gaz. Le papillon doit revenir immédiatement en position ralenti. Un retour lent ou partiel signale un ressort détendu ou un point d’ancrage qui a glissé.
Si l’un de ces tests échoue, vérifiez d’abord que le ressort est bien dans le bon trou et que la tension de 2 à 3 mm est respectée. Avant de changer la pièce, contrôlez aussi que la tringlerie du régulateur n’est pas grippée ou obstruée par des résidus.
Quand faut-il envisager un ressort renforcé ou un double ressort ?
Les moteurs Briggs & Stratton de série « Professional » ou ceux équipant les débroussailleuses autoportées utilisent parfois un double ressort. L’avantage est une régulation plus fine quand la charge varie beaucoup, par exemple lors du passage dans une zone d’herbe très haute. L’inconvénient, c’est que le montage devient plus exigeant : chaque ressort a son point d’ancrage dédié, et tout décalage de tension se paie par une réponse moteur erratique. Dans ce cas, le schéma officiel du constructeur et des photos de chaque étape sont quasiment indispensables.
Pour une tondeuse résidentielle standard, un ressort d’origine constructeur suffit. Les ressorts renforcés ou les pièces génériques non référencées peuvent sembler une bonne affaire, mais leur courbe de tension n’est pas adaptée à la géométrie du carburateur. Résultat : un réglage qui tient deux semaines, puis des symptômes qui reviennent.
Prenez le temps de marquer les repères avant de démonter
Si vous intervenez sur un moteur que vous ne connaissez pas, un geste simple évite la plupart des erreurs : avant de déposer l’ancien ressort, posez un petit sticker ou un trait de feutre sur les deux points d’ancrage. Notez la position du crochet (vers le haut ou vers le bas) et le sens de la courbure. Cela ne prend que trente secondes et vous évite de revenir en arrière avec un montage à refaire.
Le ressort de carburateur n’est pas une pièce complexe, mais son positionnement est le point faible des réparations rapides. Une tension correcte, deux points d’ancrage bien identifiés, et le moteur retrouve un régime stable pour toute la saison. Si le doute persiste après montage, un tournevis et une pince à bec long suffisent pour ajuster la tension sans tout démonter.
